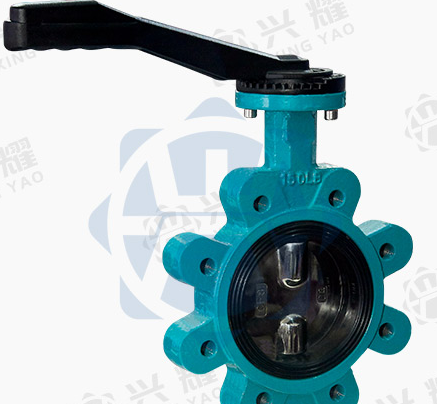

气动蝶阀原理是经过气动执行器吸入空气，并将空气紧缩，然后将紧缩空气作为动力源，驱动阀杆带动圆盘形的蝶板盘绕着阀杆轴线旋转，旋转角度为0-90°。当蝶板由初始位置旋转90°时，阀门即由开到关，或由关到开。

　　气动蝶阀能顺利运转，关键就在于方面上的气动执行器，也叫气动头，气动头靠气缸吸入空气为动力，带着阀杆阀板运动。气动执行器的工作原理（气动蝶阀气缸原理）AT系列气动执行器是双活塞齿条与齿轮转动构造设计，分为双作用与单作用（弹簧复位），适用于户外或户内各种非腐蚀性环境。


　　双作用气动执行器工作原理图双作用气动头：通气翻开，通气关闭。双作用气动执行器多见于活塞式气缸，在失去气源时。阀门可处于保位（FL）状态。单作用气动执行器工作原理图当气源压力从气进入气缸两活塞之间中腔时，使两活塞别离向气缸两端方向挪动，迫使两端的弹簧紧缩，两端气腔的空气经过气口。


　　出，同时使两活塞齿条同步带动输出轴（齿轮）逆时针方向旋转。在气源压力经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向挪动，中间气腔的空气从气口排出，同时使两活塞齿条同步带动输出轴（齿轮）顺时针方向旋转。
